看完让你彻底搞懂Websocket原理

2018年7月29日 2124点热度 2人点赞 0条评论

偶然在知乎上看到一篇回帖,瞬间觉得之前看的那么多资料都不及这一篇回帖让我对 websocket 的认识深刻有木有。所以转到我博客里,分享一下。比较喜欢看这种博客,读起来很轻松,不枯燥,没有布道师的阵仗,纯粹为分享。废话这么多了,最后再赞一个~

一、websocket与http

WebSocket是HTML5出的东西(协议),也就是说HTTP协议没有变化,或者说没关系,但HTTP是不支持持久连接的(长连接,循环连接的不算)

首先HTTP有 1.1 和 1.0 之说,也就是所谓的 keep-alive ,把多个HTTP请求合并为一个,但是 Websocket 其实是一个新协议,跟HTTP协议基本没有关系,只是为了兼容现有浏览器的握手规范而已,也就是说它是HTTP协议上的一种补充可以通过这样一张图理解

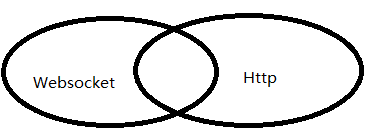

有交集,但是并不是全部。

另外Html5是指的一系列新的API,或者说新规范,新技术。Http协议本身只有1.0和1.1,而且跟Html本身没有直接关系。。通俗来说,你可以用HTTP协议传输非Html数据,就是这样=。=

再简单来说,层级不一样。

二、Websocket是什么样的协议,具体有什么优点

首先,Websocket是一个持久化的协议,相对于HTTP这种非持久的协议来说。简单的举个例子吧,用目前应用比较广泛的PHP生命周期来解释。

HTTP的生命周期通过 Request 来界定,也就是一个 Request 一个 Response ,那么在 HTTP1.0 中,这次HTTP请求就结束了。

在HTTP1.1中进行了改进,使得有一个keep-alive,也就是说,在一个HTTP连接中,可以发送多个Request,接收多个Response。但是请记住 Request = Response , 在HTTP中永远是这样,也就是说一个request只能有一个response。而且这个response也是被动的,不能主动发起。

教练,你BB了这么多,跟Websocket有什么关系呢?_(:з」∠)_好吧,我正准备说Websocket呢。。

首先Websocket是基于HTTP协议的,或者说借用了HTTP的协议来完成一部分握手。

首先我们来看个典型的 Websocket 握手(借用Wikipedia的。。)

GET /chat HTTP/1.1
Host: server.example.com
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Key: x3JJHMbDL1EzLkh9GBhXDw==
Sec-WebSocket-Protocol: chat, superchat
Sec-WebSocket-Version: 13
Origin: http://example.com

熟悉HTTP的童鞋可能发现了,这段类似HTTP协议的握手请求中,多了几个东西。我会顺便讲解下作用。

Upgrade: websocket
Connection: Upgrade

这个就是Websocket的核心了,告诉 Apache 、 Nginx 等服务器:注意啦,我发起的是Websocket协议,快点帮我找到对应的助理处理~不是那个老土的HTTP。

Sec-WebSocket-Key: x3JJHMbDL1EzLkh9GBhXDw==
Sec-WebSocket-Protocol: chat, superchat
Sec-WebSocket-Version: 13

首先, Sec-WebSocket-Key 是一个 Base64 encode 的值,这个是浏览器随机生成的,告诉服务器:泥煤,不要忽悠窝,我要验证尼是不是真的是Websocket助理。

然后, Sec_WebSocket-Protocol 是一个用户定义的字符串,用来区分同URL下,不同的服务所需要的协议。简单理解:今晚我要服务A,别搞错啦~

最后, Sec-WebSocket-Version 是告诉服务器所使用的 Websocket Draft(协议版本),在最初的时候,Websocket协议还在 Draft 阶段,各种奇奇怪怪的协议都有,而且还有很多期奇奇怪怪不同的东西,什么Firefox和Chrome用的不是一个版本之类的,当初Websocket协议太多可是一个大难题。。不过现在还好,已经定下来啦~大家都使用的一个东西~ 脱水: 服务员,我要的是13岁的噢→_→

然后服务器会返回下列东西,表示已经接受到请求, 成功建立Websocket啦!

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: HSmrc0sMlYUkAGmm5OPpG2HaGWk=
Sec-WebSocket-Protocol: chat

这里开始就是HTTP最后负责的区域了,告诉客户,我已经成功切换协议啦~

Upgrade: websocket
Connection: Upgrade

依然是固定的,告诉客户端即将升级的是 Websocket 协议,而不是mozillasocket,lurnarsocket或者shitsocket。

然后, Sec-WebSocket-Accept 这个则是经过服务器确认,并且加密过后的 Sec-WebSocket-Key 。 服务器:好啦好啦,知道啦,给你看我的ID CARD来证明行了吧。。

后面的, Sec-WebSocket-Protocol 则是表示最终使用的协议。

至此,HTTP已经完成它所有工作了,接下来就是完全按照Websocket协议进行了。具体的协议就不在这阐述了。

——————技术解析部分完毕——————

你TMD又BBB了这么久,那到底Websocket有什么鬼用, http long poll ,或者ajax轮询 不都可以实现实时信息传递么。

好好好,年轻人,那我们来讲一讲Websocket有什么用。来给你吃点胡(苏)萝(丹)卜(红)

三、Websocket的作用

在讲Websocket之前,我就顺带着讲下 long poll 和 ajax轮询 的原理。

ajax轮询

ajax轮询的原理非常简单,让浏览器隔个几秒就发送一次请求,询问服务器是否有新信息。

场景再现:

客户端:啦啦啦,有没有新信息(Request)

服务端:没有(Response)

客户端:啦啦啦,有没有新信息(Request)

服务端:没有。。(Response)

客户端:啦啦啦,有没有新信息(Request)

服务端:你好烦啊,没有啊。。(Response)

客户端:啦啦啦,有没有新消息(Request)

服务端:好啦好啦,有啦给你。(Response)

客户端:啦啦啦,有没有新消息(Request)

服务端:。。。。。没。。。。没。。。没有(Response) —- loop

long poll

long poll 其实原理跟 ajax轮询 差不多,都是采用轮询的方式,不过采取的是阻塞模型(一直打电话,没收到就不挂电话),也就是说,客户端发起连接后,如果没消息,就一直不返回Response给客户端。直到有消息才返回,返回完之后,客户端再次建立连接,周而复始。

场景再现:

客户端:啦啦啦,有没有新信息,没有的话就等有了才返回给我吧(Request)

服务端:额。。 等待到有消息的时候。。来 给你(Response)

客户端:啦啦啦,有没有新信息,没有的话就等有了才返回给我吧(Request) -loop

从上面可以看出其实这两种方式,都是在不断地建立HTTP连接,然后等待服务端处理,可以体现HTTP协议的另外一个特点,被动性。

何为被动性呢,其实就是,服务端不能主动联系客户端,只能有客户端发起。

简单地说就是,服务器是一个很懒的冰箱(这是个梗)(不会、不能主动发起连接),但是上司有命令,如果有客户来,不管多么累都要好好接待。

说完这个,我们再来说一说上面的缺陷(原谅我废话这么多吧OAQ)

从上面很容易看出来,不管怎么样,上面这两种都是非常消耗资源的。

ajax轮询 需要服务器有很快的处理速度和资源。(速度)long poll 需要有很高的并发,也就是说同时接待客户的能力。(场地大小)

所以 ajax轮询 和 long poll 都有可能发生这种情况。

客户端:啦啦啦啦,有新信息么?

服务端:月线正忙,请稍后再试(503 Server Unavailable)

客户端:。。。。好吧,啦啦啦,有新信息么?

服务端:月线正忙,请稍后再试(503 Server Unavailable)

客户端:然后服务端在一旁忙的要死:冰箱,我要更多的冰箱!更多。。更多。。(我错了。。这又是梗。。)

言归正传,我们来说Websocket吧

通过上面这个例子,我们可以看出,这两种方式都不是最好的方式,需要很多资源。

一种需要更快的速度,一种需要更多的’电话’。这两种都会导致’电话’的需求越来越高。

哦对了,忘记说了HTTP还是一个状态协议。

通俗的说就是,服务器因为每天要接待太多客户了,是个健忘鬼,你一挂电话,他就把你的东西全忘光了,把你的东西全丢掉了。你第二次还得再告诉服务器一遍。

所以在这种情况下出现了,Websocket出现了。他解决了HTTP的这几个难题。首先,被动性,当服务器完成协议升级后(HTTP->Websocket),服务端就可以主动推送信息给客户端啦。所以上面的情景可以做如下修改。

客户端:啦啦啦,我要建立Websocket协议,需要的服务:chat,Websocket协议版本:17(HTTP Request)

服务端:ok,确认,已升级为Websocket协议(HTTP Protocols Switched)

客户端:麻烦你有信息的时候推送给我噢。。

服务端:ok,有的时候会告诉你的。

服务端:balabalabalabala

服务端:balabalabalabala

服务端:哈哈哈哈哈啊哈哈哈哈

服务端:笑死我了哈哈哈哈哈哈哈

就变成了这样,只需要经过一次HTTP请求,就可以做到源源不断的信息传送了。(在程序设计中,这种设计叫做回调,即:你有信息了再来通知我,而不是我傻乎乎的每次跑来问你 )

这样的协议解决了上面同步有延迟,而且还非常消耗资源的这种情况。那么为什么他会解决服务器上消耗资源的问题呢?

其实我们所用的程序是要经过两层代理的,即HTTP协议在Nginx等服务器的解析下,然后再传送给相应的Handler(PHP等)来处理。简单地说,我们有一个非常快速的 接线员(Nginx) ,他负责把问题转交给相应的 客服(Handler) 。

本身接线员基本上速度是足够的,但是每次都卡在客服(Handler)了,老有客服处理速度太慢。,导致客服不够。Websocket就解决了这样一个难题,建立后,可以直接跟接线员建立持久连接,有信息的时候客服想办法通知接线员,然后接线员在统一转交给客户。

这样就可以解决客服处理速度过慢的问题了。

同时,在传统的方式上,要不断的建立,关闭HTTP协议,由于HTTP是非状态性的,每次都要重新传输 identity info (鉴别信息),来告诉服务端你是谁。

虽然接线员很快速,但是每次都要听这么一堆,效率也会有所下降的,同时还得不断把这些信息转交给客服,不但浪费客服的处理时间,而且还会在网路传输中消耗过多的流量/时间。

但是Websocket只需要一次HTTP握手,所以说整个通讯过程是建立在一次连接/状态中,也就避免了HTTP的非状态性,服务端会一直知道你的信息,直到你关闭请求,这样就解决了接线员要反复解析HTTP协议,还要查看identity info的信息。

同时由客户主动询问,转换为服务器(推送)有信息的时候就发送(当然客户端还是等主动发送信息过来的。。),没有信息的时候就交给接线员(Nginx),不需要占用本身速度就慢的客服(Handler)了

——————–

至于怎么在不支持Websocket的客户端上使用Websocket。。答案是: 不能

但是可以通过上面说的 long poll 和 ajax 轮询 来 模拟出类似的效果

导语

本篇文章以websocket的原理和落地为核心,来叙述websocket的使用,以及相关应用场景。

websocket概述

http与websocket

如我们所了解,http连接为一次请求一次响应(request->response),必须为同步调用方式。
而websocket为一次连接以后,会建立tcp连接,后续客户端与服务器交互为全双工方式的交互方式,客户端可以发送消息到服务端,服务端也可将消息发送给客户端。

http,websocket对比

此图来源于Websocket协议的学习、调研和实现,如有侵权问题,告知后,删除。

根据上图,我们大致可以了解到http与websocket之间的区别和不同。

为什么要使用websocket

那么了解http与websocket之间的不同以后,我们为什么要使用websocket呢? 他的应用场景是什么呢?

我找到了一个比较符合websocket使用场景的描述

“The best fit for WebSocket is in web applications where the client and server need to exchange events at high frequency and with low latency.”
翻译: 在客户端与服务器端交互的web应用中,websocket最适合在高频率低延迟的场景下,进行事件的交换和处理

此段来源于spring websocket的官方文档

了解以上知识后,我举出几个比较常见的场景:

  1. 游戏中的数据传输
  2. 股票K线图数据
  3. 客服系统

根据如上所述,各个系统都来使用websocket不是更好吗?

其实并不是,websocket建立连接之后,后边交互都由tcp协议进行交互,故开发的复杂度会较高。当然websocket通讯,本身要考虑的事情要比HTTP协议的通讯考虑的更多.

所以如果不是有特殊要求(即 应用不是”高频率低延迟”的要求),需要优先考虑HTTP协议是否可以满足。

比如新闻系统,新闻的数据晚上10分钟-30分钟,是可以接受的,那么就可以采用HTTP的方式进行轮询(polling)操作调用REST接口。

当然有时我们建立了websocket通讯,并且希望通过HTTP提供的REST接口推送给某客户端,此时需要考虑REST接口接受数据传送给websocket中,进行广播式的通讯方式。

至此,我已经讲述了三种交互方式的使用场景:

  1. websocket独立使用场景
  2. HTTP独立使用场景
  3. HTTP中转websocket使用场景

相关技术概念

websocket

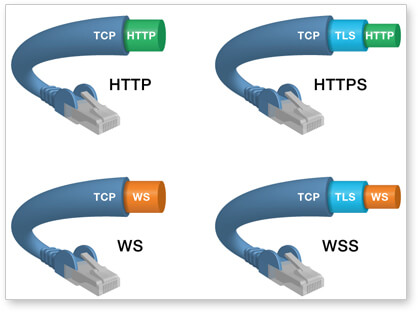

websocket为一次HTTP握手后,后续通讯为tcp协议的通讯方式。

当然,和HTTP一样,websocket也有一些约定的通讯方式,http通讯方式为http开头的方式,e.g. http://xxx.com/path ,websocket通讯方式则为ws开头的方式,e.g. ws://xxx.com/path

SSL:

  1. HTTP: https://xxx.com/path
  2. WEBSOCKET: wss://xxx.com/path

websocket通讯

此图来源于WebSocket 教程,如有侵权问题,告知后,删除。

SockJS

正如我们所知,websocket协议虽然已经被制定,当时还有很多版本的浏览器或浏览器厂商还没有支持的很好。

所以,SockJS,可以理解为是websocket的一个备选方案。

那它如何规定备选方案的呢?

它大概支持这样几个方案:

  1. Websockets
  2. Streaming
  3. Polling

当然,开启并使用SockJS后,它会优先选用websocket协议作为传输协议,如果浏览器不支持websocket协议,则会在其他方案中,选择一个较好的协议进行通讯。

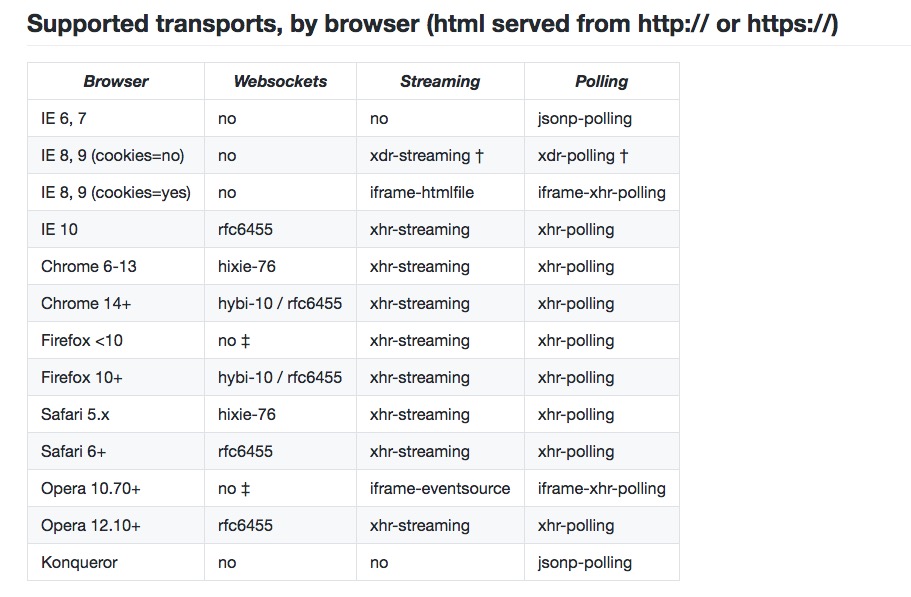

看一下目前浏览器的支持情况:

Supported transports, by browser

此图来源于github: sockjs-client

所以,如果使用SockJS进行通讯,它将在使用上保持一致,底层由它自己去选择相应的协议。

可以认为SockJS是websocket通讯层上的上层协议。

底层对于开发者来说是透明的。

STOMP

STOMP 中文为: 面向消息的简单文本协议

websocket定义了两种传输信息类型: 文本信息 和 二进制信息 ( text and binary ).

类型虽然被确定,但是他们的传输体是没有规定的。

当然你可以自己来写传输体,来规定传输内容。(当然,这样的复杂度是很高的)

所以,需要用一种简单的文本传输类型来规定传输内容,它可以作为通讯中的文本传输协议,即交互中的高级协议来定义交互信息。

STOMP本身可以支持流类型的网络传输协议: websocket协议和tcp协议

它的格式为:

COMMAND
header1:value1
header2:value2

Body^@




SUBSCRIBE
id:sub-1
destination:/topic/price.stock.*

^@



SEND
destination:/queue/trade
content-type:application/json
content-length:44

{"action":"BUY","ticker":"MMM","shares",44}^@



当然STOMP已经应用于很多消息代理中,作为一个传输协议的规定,如:RabbitMQ, ActiveMQ

我们皆可以用STOMP和这类MQ进行消息交互.

除了STOMP相关的代理外,实际上还提供了一个stomp.js,用于浏览器客户端使用STOMP消息协议传输的js库。

让我们很方便的使用stomp.js进行与STOMP协议相关的代理进行交互.

正如我们所知,如果websocket内容传输信息使用STOMP来进行交互,websocket也很好的于消息代理器进行交互(如:RabbitMQ, ActiveMQ)

这样就很好的提供了消息代理的集成方案。

总结,使用STOMP的优点如下:

  1. 不需要自建一套自定义的消息格式
  2. 现有stomp.js客户端(浏览器中使用)可以直接使用
  3. 能路由信息到指定消息地点
  4. 可以直接使用成熟的STOMP代理进行广播 如:RabbitMQ, ActiveMQ

技术落地

后端技术方案选型

websocket服务端选型:spring websocket

支持SockJS,开启SockJS后,可应对不同浏览器的通讯支持
支持STOMP传输协议,可无缝对接STOMP协议下的消息代理器(如:RabbitMQ, ActiveMQ)

前端技术方案选型

前端选型: stomp.js,sockjs.js

后端开启SOMP和SockJS支持后,前对应有对应的js库进行支持.
所以选用此两个库.

总结

上述所用技术,是这样的逻辑:

  1. 开启socktJS:
    如果有浏览器不支持websocket协议,可以在其他两种协议中进行选择,但是对于应用层来讲,使用起来是一样的。
    这是为了支持浏览器不支持websocket协议的一种备选方案
  2. 使用STOMP:
    使用STOMP进行交互,前端可以使用stomp.js类库进行交互,消息一STOMP协议格式进行传输,这样就规定了消息传输格式。
    消息进入后端以后,可以将消息与实现STOMP格式的代理器进行整合。
    这是为了消息统一管理,进行机器扩容时,可进行负载均衡部署
  3. 使用spring websocket:
    使用spring websocket,是因为他提供了STOMP的传输自协议的同时,还提供了StockJS的支持。
    当然,除此之外,spring websocket还提供了权限整合的功能,还有自带天生与spring家族等相关框架进行无缝整合。

应用场景

应用背景

2016年,在公司与同事一起讨论和开发了公司内部的客服系统,由于前端技能的不足,很多通讯方面的问题,无法亲自调试前端来解决问题。

因为公司技术架构体系以前后端分离为主,故前端无法协助后端调试,后端无法协助前端调试

在加上websocket为公司刚启用的协议,了解的人不多,导致前后端调试问题重重。

一年后的今天,我打算将前端重温,自己来调试一下前后端,来发掘一下之前联调的问题.

当然,前端,我只是考虑stomp.js和sockt.js的使用。

代码阶段设计

角色

  1. 客服
  2. 客户

登录用户状态

  1. 上线
  2. 下线

分配策略

  1. 用户登陆后,应该根据用户角色进行分配

关系保存策略

  1. 应该提供关系型保存策略: 考虑内存式策略(可用于测试),redis式策略
    备注:优先应该考虑实现Inmemory策略,用于测试,让关系保存策略与存储平台无关

通讯层设计

  1. 归类topic的广播设计(通讯方式:1-n)
  2. 归类queue的单点设计(通讯方式:1-1)

代码实现

角色

import org.springframework.security.core.GrantedAuthority;
import org.springframework.security.core.authority.SimpleGrantedAuthority;
import org.springframework.security.core.userdetails.User;
import java.util.Collection;
public enum Role {
  CUSTOMER_SERVICE,
  CUSTOMER;


  public static boolean isCustomer(User user) {
      Collection<GrantedAuthority> authorities = user.getAuthorities();
      SimpleGrantedAuthority customerGrantedAuthority = new SimpleGrantedAuthority("ROLE_" + Role.CUSTOMER.name());
      return authorities.contains(customerGrantedAuthority);
  }

  public static boolean isCustomerService(User user) {
      Collection<GrantedAuthority> authorities = user.getAuthorities();
      SimpleGrantedAuthority customerServiceGrantedAuthority = new SimpleGrantedAuthority("ROLE_" + Role.CUSTOMER_SERVICE.name());
      return authorities.contains(customerServiceGrantedAuthority);
  }
}



代码中User对象,为安全对象,即 spring中org.springframework.security.core.userdetails.User,为UserDetails的实现类。
User对象中,保存了用户授权后的很多基础权限信息,和用户信息。
如下:

public interface UserDetails extends Serializable {
  Collection<? extends GrantedAuthority> getAuthorities();

  String getPassword();

  String getUsername();

  boolean isAccountNonExpired();

  boolean isAccountNonLocked();

  boolean isCredentialsNonExpired();

  boolean isEnabled();
}



方法 #isCustomer 和 #isCustomerService 用来判断用户当前是否是顾客或者是客服。

登录用户状态

public interface StatesManager {

    enum StatesManagerEnum{
        ON_LINE,
        OFF_LINE
    }

    void changeState(User user , StatesManagerEnum statesManagerEnum);

    StatesManagerEnum currentState(User user);

}



设计登录状态时,应存在登录状态管理相关的状态管理器,此管理器只负责更改用户状态和获取用户状态相关操作。
并不涉及其他关联逻辑,这样的代码划分,更有助于面向接口编程的扩展性

分配策略

public interface DistributionUsers {
  void distribution(User user);
}



分配角色接口设计,只关注传入的用户,并不关注此用户是客服或者用户,具体需要如何去做,由具体的分配策略来决定。

关系保存策略

public interface RelationHandler {

  void saveRelation(User customerService,User customer);

  List<User> listCustomers(User customerService);

  void deleteRelation(User customerService,User customer);

  void saveCustomerService(User customerService);

  List<User> listCustomerService();

  User getCustomerService(User customer);

  boolean exist(User user);

  User availableNextCustomerService();

}



关系保存策略,亦是只关注关系保存相关,并不在乎于保存到哪个存储介质中。
实现类由Inmemory还是redis还是mysql,它并不专注。
但是,此处需要注意,对于这种关系保存策略,开发测试时,并不涉及高可用,可将Inmemory先做出来用于测试。
开发功能同时,相关同事再来开发其他介质存储的策略,性能测试以及UAT相关测试时,应切换为此介质存储的策略再进行测试。

用户综合管理

对于不同功能的实现策略,由各个功能自己来实现,在使用上,我们仅仅根据接口编程即可。
所以,要将上述所有功能封装成一个工具类进行使用,这就是所谓的 设计模式: 门面模式

@Component
public class UserManagerFacade {
    @Autowired
    private DistributionUsers distributionUsers;
    @Autowired
    private StatesManager statesManager;
    @Autowired
    private RelationHandler relationHandler;


    public void login(User user) {
        if (roleSemanticsMistiness(user)) {
            throw new SessionAuthenticationException("角色语义不清晰");
        }

        distributionUsers.distribution(user);
        statesManager.changeState(user, StatesManager.StatesManagerEnum.ON_LINE);
    }
    private boolean roleSemanticsMistiness(User user) {
        Collection<GrantedAuthority> authorities = user.getAuthorities();

        SimpleGrantedAuthority customerGrantedAuthority = new SimpleGrantedAuthority("ROLE_"+Role.CUSTOMER.name());
        SimpleGrantedAuthority customerServiceGrantedAuthority = new SimpleGrantedAuthority("ROLE_"+Role.CUSTOMER_SERVICE.name());

        if (authorities.contains(customerGrantedAuthority)
                && authorities.contains(customerServiceGrantedAuthority)) {
            return true;
        }

        return false;
    }

    public void logout(User user){
        statesManager.changeState(user, StatesManager.StatesManagerEnum.OFF_LINE);
    }


    public User getCustomerService(User user){
        return relationHandler.getCustomerService(user);
    }

    public List<User> listCustomers(User user){
        return relationHandler.listCustomers(user);
    }

    public StatesManager.StatesManagerEnum getStates(User user){
        return statesManager.currentState(user);
    }

}



UserManagerFacade 中注入三个相关的功能接口:

@Autowired
private DistributionUsers distributionUsers;
@Autowired
private StatesManager statesManager;
@Autowired
private RelationHandler relationHandler;



可提供:

  1. 登录(#login)
  2. 登出(#logout)
  3. 获取对应客服(#getCustomerService)
  4. 获取对应用户列表(#listCustomers)
  5. 当前用户登录状态(#getStates)

这样的设计,可保证对于用户关系的管理都由UserManagerFacade来决定
其他内部的操作类,对于使用者来说,并不关心,对开发来讲,不同功能的策略都是透明的。

通讯层设计 – 登录,授权

spring websocket虽然并没有要求connect时,必须授权,因为连接以后,会分发给客户端websocket的session id,来区分客户端的不同。
但是对于大多数应用来讲,登录授权以后,进行websocket连接是最合理的,我们可以进行权限的分配,和权限相关的管理。

我模拟例子中,使用的是spring security的Inmemory的相关配置:

public class WebSecurityConfig extends WebSecurityConfigurerAdapter {


  @Override
  protected void configure(AuthenticationManagerBuilder auth) throws Exception {
      auth.inMemoryAuthentication().withUser("admin").password("admin").roles(Role.CUSTOMER_SERVICE.name());
      auth.inMemoryAuthentication().withUser("admin1").password("admin").roles(Role.CUSTOMER_SERVICE.name());


      auth.inMemoryAuthentication().withUser("user").password("user").roles(Role.CUSTOMER.name());
      auth.inMemoryAuthentication().withUser("user1").password("user").roles(Role.CUSTOMER.name());
      auth.inMemoryAuthentication().withUser("user2").password("user").roles(Role.CUSTOMER.name());
      auth.inMemoryAuthentication().withUser("user3").password("user").roles(Role.CUSTOMER.name());
  }

  @Override
  protected void configure(HttpSecurity http) throws Exception {
      http.csrf().disable()
              .formLogin()
              .and()
              .authorizeRequests()
              .anyRequest()
              .authenticated();
  }
}



相对较为简单,创建2个客户,4个普通用户。
当认证管理器认证后,会将认证后的合法认证安全对象user(即 认证后的token)放入STOMP的header中.
此例中,认证管理认证之后,认证的token为org.springframework.security.authentication.UsernamePasswordAuthenticationToken,
此token认证后,将放入websocket的header中。(即 后边会谈到的安全对象 java.security.Principal)

通讯层设计 – websocket配置

@Order(Ordered.HIGHEST_PRECEDENCE + 99)
@Configuration
@EnableWebSocketMessageBroker
public class WebSocketConfig extends AbstractWebSocketMessageBrokerConfigurer {

    @Override
    public void registerStompEndpoints(StompEndpointRegistry registry) {
        registry.addEndpoint("/portfolio").withSockJS();
    }

    @Override
    public void configureMessageBroker(MessageBrokerRegistry config) {
        config.setApplicationDestinationPrefixes("/app");
        config.enableSimpleBroker("/topic", "/queue");

    }
}



此配置中,有几点需进行讲解:
其中端点”portfolio”,用于socktJs进行websocket连接时使用,只用于建立连接。
“/topic”, “/queue”,则为STOMP的语义约束,topic语义为1-n(广播机制),queue语义为1-1(单点机制)
“app”,此为应用级别的映射终点前缀,这样说有些晦涩,一会看一下示例将会清晰很多。

通讯层设计 – 创建连接

用于连接spring websocket的端点为portfolio,它可用于连接,看一下具体实现:

<script src="http://cdn.bootcss.com/sockjs-client/1.1.1/sockjs.min.js"></script>
<script src="http://cdn.bootcss.com/stomp.js/2.3.3/stomp.js"></script>
<script src="http://cdn.bootcss.com/jquery/3.1.1/jquery.min.js"></script>

var socket = new SockJS("/portfolio");
stompClient = Stomp.over(socket);

stompClient.connect({}, function(frame) {
   showGreeting("登录用户: " + frame.headers["user-name"]);
});



这样便建立了连接。 后续的其他操作就可以通过stompClient句柄进行使用了。

通讯层设计 – spring websocket消息模型

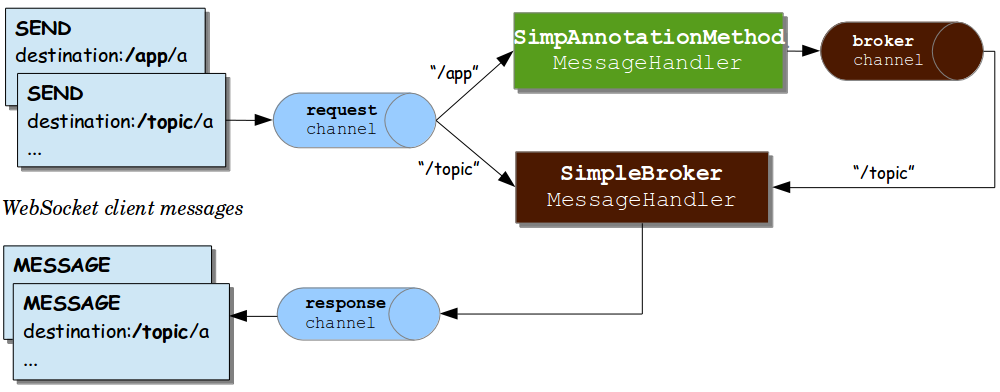

见模型图:

message-flow-simple-broker

message-flow-simple-broker



此图来源spring-websocket官方文档

可以看出对于同一定于目标都为:/topic/broadcast,它的发送渠道为两种:/app/broadcast和/topic/broadcast

如果为/topic/broadcast,直接可将消息体发送给定于目标(/topic/broadcast)。

如果是/app/broadcast,它将消息对应在MessageHandler方法中进行处理,处理后的结果发放到broker channel中,最后再讲消息体发送给目标(/topic/broadcast)

当然,这里边所说的app前缀就是刚才我们在websocket配置中的前缀.

看一个例子:

前端订阅:

stompClient.subscribe('/topic/broadcast', function(greeting){
    showGreeting(greeting.body);
});



后端服务:

@Controller
public class ChatWebSocket extends AbstractWebSocket{
 @MessageMapping("broadcast")
 public String broadcast(@Payload @Validated Message message, Principal principal) {
     return "发送人: " + principal.getName() + " 内容: " + message.toString();
 }
}

@Data
public class Message {
    @NotNull(message = "标题不能为空")
    private String title;
    private String content;
}



前端发送:

function sendBroadcast() {
    stompClient.send("/app/broadcast",{},JSON.stringify({'content':'message content'}));
}



这种发送将消息发送给后端带有@MessageMapping注解的方法,然后组合完数据以后,在推送给订阅/topic/broadcast的前端

function sendBroadcast() {
    stompClient.send("/topic/broadcast",{},JSON.stringify({'content':'message content'}));
}



这种发送直接将消息发送给订阅/topic/broadcast的前端,并不通过注解方法进行流转。

我相信上述这个理解已经解释清楚了spring websocket的消息模型图

通讯层设计 – @MessageMapping

带有这个注解的@Controller下的方法,正是对应websocket中的中转数据的处理方法。
那么这个注解下的方法究竟可以获取哪些数据,其中有什么原理呢?

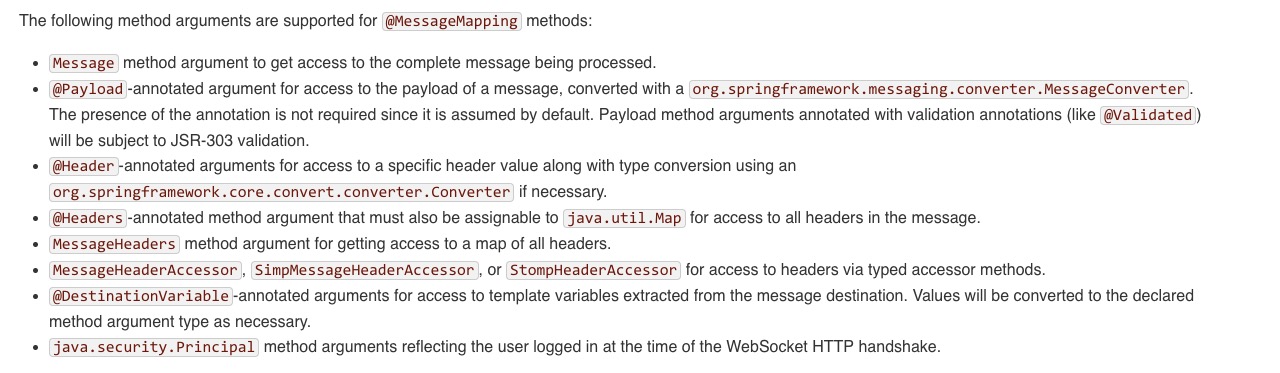

方法说明

我大概说一下:
Message,@Payload,@Header,@Headers,MessageHeaders,MessageHeaderAccessor, SimpMessageHeaderAccessor,StompHeaderAccessor
以上这些都是获取消息头,消息体,或整个消息的基本对象模型。

@DestinationVariable
这个注解用于动态监听路径,很想rest中的@PathVariable:

e.g.:

@MessageMapping("/queue/chat/{uid}")
public void chat(@Payload @Validated Message message, @DestinationVariable("uid") String uid, Principal principal) {
    String msg = "发送人: " + principal.getName() + " chat ";
    simpMessagingTemplate.convertAndSendToUser(uid,"/queue/chat",msg);
}



java.security.Principal

这个对象我需要重点说一下。
他则是spring security认证之后,产生的Token对象,即本例中的UsernamePasswordAuthenticationToken.

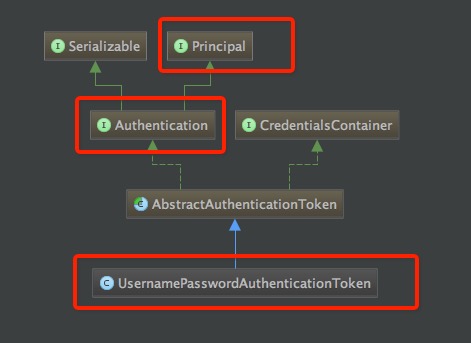

UsernamePasswordAuthenticationToken类图

不难发现UsernamePasswordAuthenticationToken是Principal的一个实现.

可以将Principal直接转成授权后的token,进行操作:

UsernamePasswordAuthenticationToken user = (UsernamePasswordAuthenticationToken) principal;



正如前边设计章节所说,整个用户设计都是对org.springframework.security.core.userdetails.User进行操作,那如何拿到User对象呢。
很简单,如下:

UsernamePasswordAuthenticationToken user = (UsernamePasswordAuthenticationToken) principal;
User user = (User) user.getPrincipal()



通讯层设计 – 1-1 && 1-n

1-n topic:
此方式,上述消息模型章节已经讲过,此处不再赘述

1-1 queue:
客服-用户沟通为1-1用户交互的案例

前端:

stompClient.subscribe('/user/queue/chat',function(greeting){
    showGreeting(greeting.body);
});



后端:

@MessageMapping("/queue/chat/{uid}")
public void chat(@Payload @Validated Message message, @DestinationVariable("uid") String uid, Principal principal) {
    String msg = "发送人: " + principal.getName() + " chat ";
    simpMessagingTemplate.convertAndSendToUser(uid,"/queue/chat",msg);
}



发送端:

function chat(uid) {
    stompClient.send("/app/queue/chat/"+uid,{},JSON.stringify({'title':'hello','content':'message content'}));
}



上述的转化,看上去没有topic那样1-n的广播要流畅,因为代码中采用约定的方式进行开发,当然这是由spring约定的。

约定转化的处理器为UserDestinationMessageHandler。

大概的语义逻辑如下:

“An application can send messages targeting a specific user, and Spring’s STOMP support recognizes destinations prefixed with “/user/“ for this purpose. For example, a client might subscribe to the destination “/user/queue/position-updates”. This destination will be handled by the UserDestinationMessageHandler and transformed into a destination unique to the user session, e.g. “/queue/position-updates-user123”. This provides the convenience of subscribing to a generically named destination while at the same time ensuring no collisions with other users subscribing to the same destination so that each user can receive unique stock position updates.”

大致的意思是说:如果是客户端订阅了/user/queue/position-updates,将由UserDestinationMessageHandler转化为一个基于用户会话的订阅地址,比如/queue/position-updates-user123,然后可以进行通讯。

例子中,我们可以把uid当成用户的会话,因为用户1-1通讯是通过spring security授权的,所以我们可以把会话当做授权后的token.
如登录用户token为: UsernamePasswordAuthenticationToken newToken = new UsernamePasswordAuthenticationToken(“admin”,”user”);
且这个token是合法的,那么/user/queue/chat订阅则为/queue/chat-admin

发送时,如果通过/user/admin/queue/chat,则不通过@MessageMapping直接进行推送。
如果通过/app/queue/chat/admin,则将消息由@MessageMapping注解处理,最终发送给/user/admin/queue/chat终点

追踪代码simpMessagingTemplate.convertAndSendToUser:

@Override
public void convertAndSendToUser(String user, String destination, Object payload, Map<String, Object> headers,
    MessagePostProcessor postProcessor) throws MessagingException {

  Assert.notNull(user, "User must not be null");
  user = StringUtils.replace(user, "/", "%2F");
  super.convertAndSend(this.destinationPrefix + user + destination, payload, headers, postProcessor);
}



说明最后的路径依然是/user/admin/queue/chat终点.

通讯层设计 – @SubscribeMapping

@SubscribeMapping注解可以完成订阅即返回的功能。
这个很像HTTP的request-response,但不同的是HTTP的请求和响应是同步的,每次请求必须得到响应。
而@SubscribeMapping则是异步的。意思是说:当订阅时,直到回应可响应时在进行处理。

通讯层设计 – 异常处理

@MessageMapping是支持jsr 303校验的,它支持@Validated注解,可抛出错误异常,如下:

@MessageMapping("broadcast")
public String broadcast(@Payload @Validated Message message, Principal principal) {
    return "发送人: " + principal.getName() + " 内容: " + message.toString();
}



那异常如何处理呢

@MessageExceptionHandler,它可以进行消息层的异常处理

@MessageExceptionHandler
@SendToUser(value = "/queue/error",broadcast = false)
public String handleException(MethodArgumentNotValidException methodArgumentNotValidException) {
    BindingResult bindingResult = methodArgumentNotValidException.getBindingResult();
    if (!bindingResult.hasErrors()) {
        return "未知错误";
    }
    List<FieldError> allErrors = bindingResult.getFieldErrors();
    return "jsr 303 错误: " + allErrors.iterator().next().getDefaultMessage();
}



其中@SendToUser,是指只将消息发送给当前用户,当然,当前用户需要订阅/user/queue/error地址。
注解中broadcast,则表明消息不进行多会话的传播(有可能一个用户登录3个浏览器,有三个会话),如果此broadcast=false,则只传给当前会话,不进行其他会话传播

总结

本文从websocket的原理和协议,以及内容相关协议等不同维度进行了详细介绍。

最终以一个应用场景为例,从项目的结构设计,以及代码策略设计,设计模式等不同方面展示了websocket的通讯功能在项目中的使用。

如何实现某一功能其实并不重要,重要的是得了解理论,深入理论之后,再进行开发。

原文:https://blog.csdn.net/frank_good/article/details/50856585

http://www.importnew.com/28036.html

相关文章

  • 浅谈几种常用负载均衡架构

  • 系统吞吐量(TPS)、用户并发量、性能测试概念和公式

  • 三个免费的SSL证书在线监控和到期提醒服务-再也不用担心证书过期

  • 使用github gist api搭建一个动态的个性化博客

  • 简单免费的文档中心——dokuWiki搭建指南

标签: Websocket
最后更新:2018年7月29日

奇诺分享 | ccino.org

这个人很懒,什么都没留下

点赞
< 上一篇
下一篇 >

文章评论

razz evil exclaim smile redface biggrin eek confused idea lol mad twisted rolleyes wink cool arrow neutral cry mrgreen drooling persevering
取消回复

此站点使用Akismet来减少垃圾评论。了解我们如何处理您的评论数据。

COPYRIGHT © 2022 奇诺分享 | ccino.org. ALL RIGHTS RESERVED.

Theme Kratos Made By Seaton Jiang
